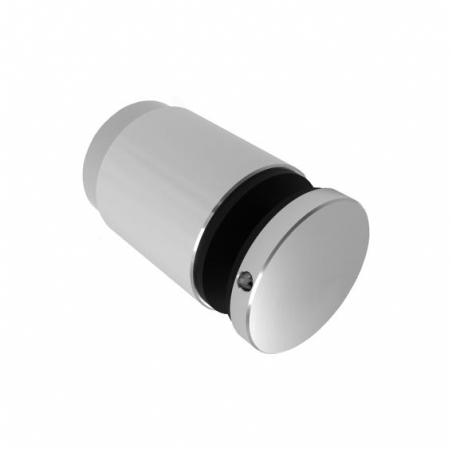

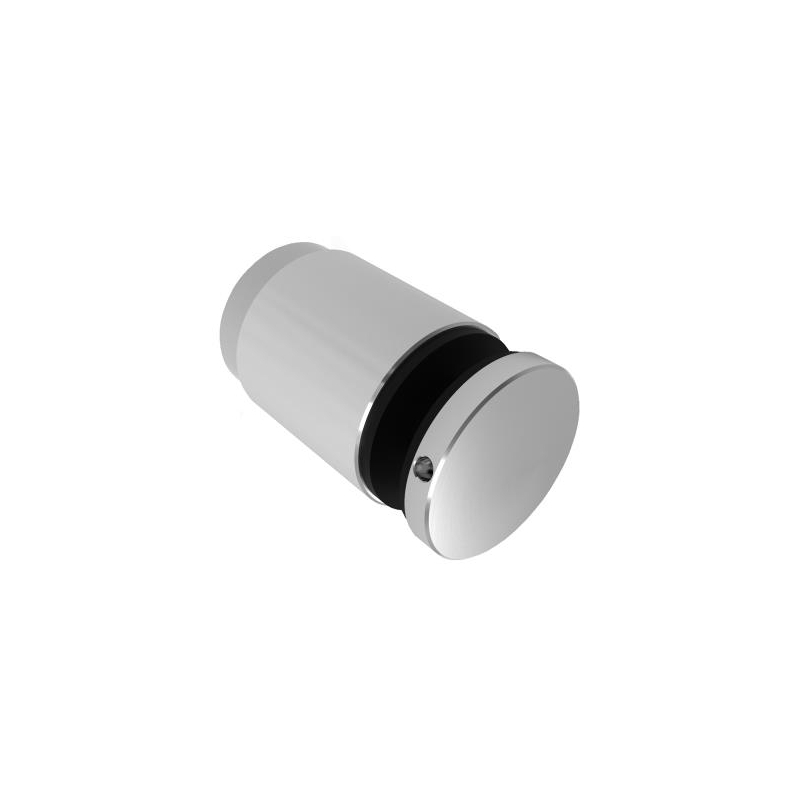

Support de fixation plaque de 8 à 17,52 mm - support plat
Spécialement conçue pour habiller et sécuriser avec élégance votre garde-corps avec du verre, une plaque acrylique ou en aluminium ce support en inox de qualité supérieure garantira une protection et un maintien total à votre installation :
- Ce modèle de forme arrondie est à fixer sur un support au profil plat.
- Elle est adaptée pour du verre d'épaisseur 8 à 17,52 mm.
- Déport réglable de 42 à 50 mm — disque Ø 50 mm — perçage du verre Ø 30 mm.
- Disponible en INOX 304 brossé satiné ou 316 brossé satiné.
- Poli au grain 320.
Support de fixation réglable GH150.040 - support plat

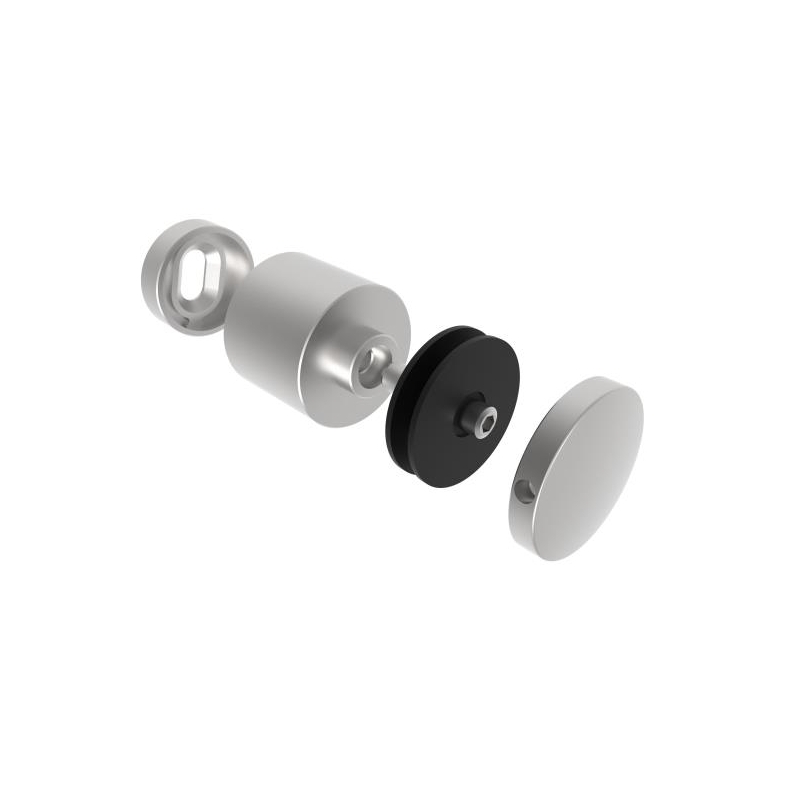

Le support GH150.040 permet la fixation ponctuelle d’un panneau de verre de 8 à 17,52 mm d’épaisseur sur une surface plane. Son déport réglable de 42 à 50 mm permet d’ajuster la distance entre le verre et le support, y compris après la pose du panneau.
Dimensions et caractéristiques
| Caractéristique | Valeur |
|---|---|
| Référence | GH150.040 |
| Épaisseur du verre | 8 à 17,52 mm |
| Support de montage | Surface plane |
| Déport réglable h | 42 à 50 mm |
| Diamètre extérieur D | Ø 50 mm |

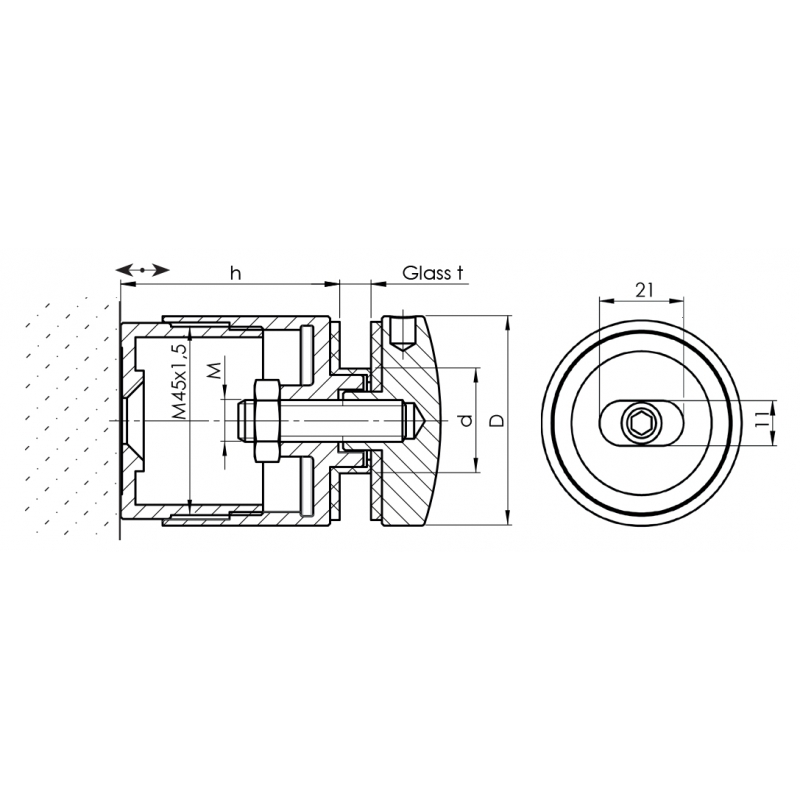

| Diamètre d (voir plan) | Ø 25 mm |
| Vis M | M10 x 40 |
| Filetage de réglage (voir plan) | M45 x 1,5 |
| Cotes de la lumière en vue de face | 21 x 11 mm |
| Perçage du verre | Ø 30 mm |
| Matière et finition | Inox 304 ou 316 brossé satiné, grain 320, selon la déclinaison |
Préparation du montage
Le panneau doit être percé à Ø 30 mm. La cote d de Ø 25 mm correspond au diamètre du composant représenté en coupe. Les cotes 21 x 11 mm concernent la lumière visible de face. Les distances aux bords et l’implantation des fixations sont à définir selon le panneau et le support avant la préparation du verre.
Pour confirmer votre configuration de montage, contactez STICK-IT FRANCE en précisant la référence GH150.040.
