Kit Tendeurs câble, à poser entre poteaux
Ce Kit Tendeurs cable, à poser entre deux poteaux ( Pas à droite, Pas à gauche) , Non traversant:
- Diamètre ⌀ 6 mm.
- Disponible en INOX 316 brossé satiné.
- Vendu par paires

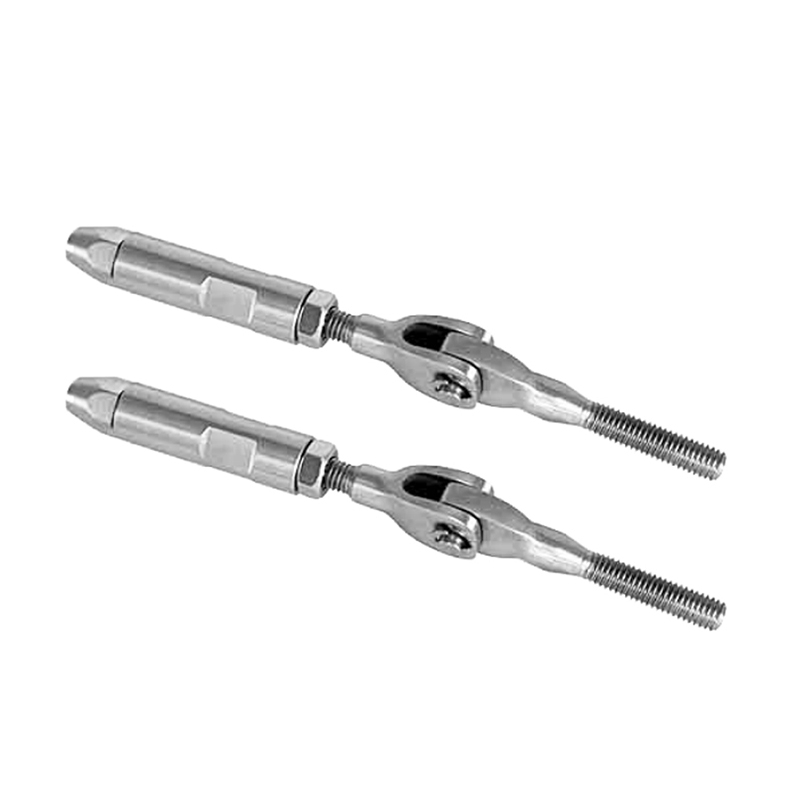

Kit tendeurs de câble articulés entre poteaux - ST201
Le kit ST201 permet de fixer et de mettre en tension un câble inox de diamètre 6 mm entre deux poteaux. Il associe un corps de serrage cylindrique, un embout conique, une pince intérieure et un raccord articulé à extrémité filetée.
Proposé en inox 316 brossé satiné, ce kit est vendu par paire, avec un pas à droite et un pas à gauche. La fixation est non traversante. L'articulation permet d'orienter le raccord suivant la direction du câble, dans les limites de débattement de la pièce.
Un raccord articulé pour orienter le câble
- Liaison articulée : le pivot relie les deux éléments du raccord et permet leur orientation relative.
- Raccordement au corps : le plan indique un filetage M8 côté raccord et un filetage M12 côté embout conique.
- Maintien du câble : l'embout conique et la pince intérieure constituent le système de serrage.
- Réglage droite/gauche : les deux sens de filetage permettent d'ajuster la tension entre les extrémités du câble.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence produit | ST201 |
| Câble compatible | Ø 6 mm |
| Montage | Entre poteaux - fixation non traversante - raccord articulé |
| Matière et finition proposées | Inox 316 brossé satiné |
| Filetages du corps | M12 côté embout - M8 côté raccord |
| Conditionnement | Par paire : pas à droite et pas à gauche |
Dimensions des composants
Les valeurs ci-dessous correspondent aux pièces seules représentées sur le plan ST201. Toutes les dimensions sont en millimètres. Les deux éléments du raccord articulé ont des cotes distinctes.
| Composant | Dimensions |
|---|---|
| Corps de serrage | Longueur 47 mm - diamètre extérieur 15 mm |
| Embout conique | Longueur 23 mm - filetage M12 |
| Pince intérieure | Longueur 22 mm |
| Élément articulé, filetage vers le haut sur le plan | Longueur totale 69,585 mm - extrémité filetée à l'axe du trou : 63,068 mm - trou Ø 6,200 mm |
| Élément articulé, filetage vers le bas sur le plan | Longueur totale 69,732 mm - axe du trou à l'extrémité filetée : 63,182 mm - largeur de tête 19,735 mm - trou Ø 6,200 mm |
À vérifier pour votre installation
Vérifiez la compatibilité du câble, des filetages de fixation et du support, ainsi que la capacité des poteaux à reprendre les efforts de tension. Le plan ne précise ni charge admissible ni angle maximal d'articulation. Les longueurs des pièces ne s'additionnent pas directement : la longueur de l'ensemble monté dépend des profondeurs de vissage et de la position de l'articulation.
Pour vous aider à choisir les accessoires adaptés, contactez STICK-IT FRANCE en précisant la référence ST201 et la configuration de votre installation.
